Description

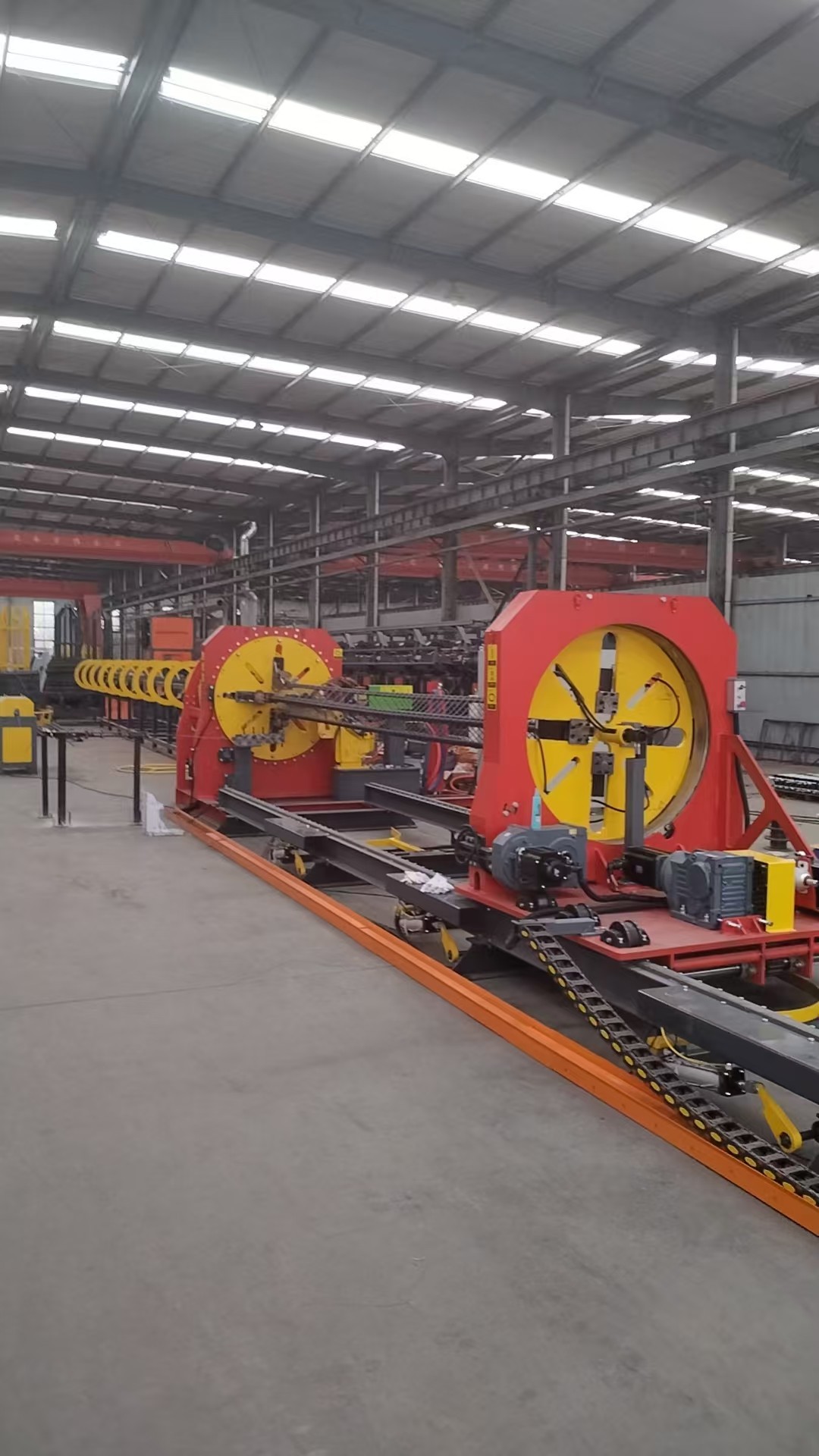

Эта стальная клеточная роликовая сварочная машина используется для изготовления железобетонных свайных свай и стальных клеток, подходящих для общих строительных работ. Автомат для роликовой сварки стальных клеток может производить квадратные стальные клетки с поперечным сечением 250 - 400 мм, а также квадратные стальные клетки длиной 3 - 16 метров. Односменная (8 часов) мощность может достигать 80 стальных клеток длиной 12 метров.
Основной принцип работы: при намотке и сварке поперечной арматуры проволочная арматура вращается через стальную клетку, приводящую к обмотке обмотки арматуры, обернутой вокруг основной арматуры, машина делится на неподвижный диск и подвижной диск, движущийся диск с удерживающим устройством основной арматуры перемещается вперед, во время движения вращающаяся основная арматура стальной клетки прикрепляется к основной арматуре и сваривается. Сварка осуществляется сварочным узлом. Эта машина может обрабатывать квадратные стальные клетки от 250 до 400 мм, изменяя размерСмена произвольной настройки, без замены формы. Может обрабатываться моностержневая арматура, двойная главная арматура, стальная клетка с тремя основными арматурами.
|
project name |
parameter values |
|
Transformer type and quantity (units) |
350KVAX1 |
|
Peak power (kVA) |
350 Not less than 350 |
|
Supply voltage (in volts, compliant with GOST 32144-2013 standard) |
380±5% |
|
Grounding system requirements (TN-S, TN-C) |
Complies with Article 1.7 of the Electrical Installation Code and GOST R 50571.5.54-2013 standard |
This steel cage rolling welding machine is used to produce steel cages for reinforced concrete immersed pile, suitable for general construction engineering requirements. The steel cage rolling welding machine can produce square steel cages with cross-sectional dimensions of 250-400 millimeters, as well as square steel cages with lengths of 3-16 meters. The single shift (8 hours) production capacity can reach 80 12 meter long steel cages.
The core working principle is that when winding and welding transverse steel bars, the steel cage rotates to drive the winding material to be wound on the main bar. The machine is divided into a fixed disk and a moving disk. The moving disk is equipped with a main bar clamping device and moves forward. During the movement, the main bar of the steel cage is rotated to attach the winding bar to the main bar and weld it. Welding is completed by the welding host. This machine can process square steel cages between 250-400 millimeters, with varying sizes
Adjust freely without changing the mold. Can process single main reinforcement, double main reinforcement, and triple main reinforcement steel cages.
